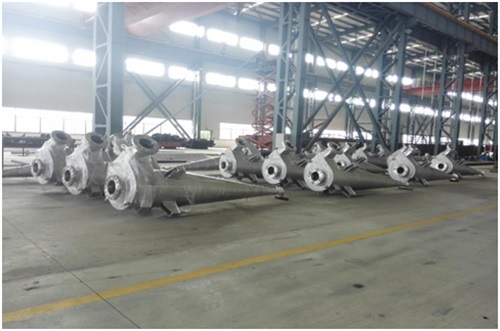

產品簡介

旋風分離器，是用于氣固體系或者液固體系的分離的一種設備。其主要功能是盡可能除去輸送氣體中攜帶的固體顆粒雜質和液滴，達到氣固液分離，以保證管道及設備的正常運行。旋風分離器的主要特點是結構簡單、操作彈性大、管理維修方便，價格低廉，對捕集、分離5～10μm以上的粉塵效率較高，故被廣泛地應用于化工，石油，冶金，輕工等工業部門。

工作原理

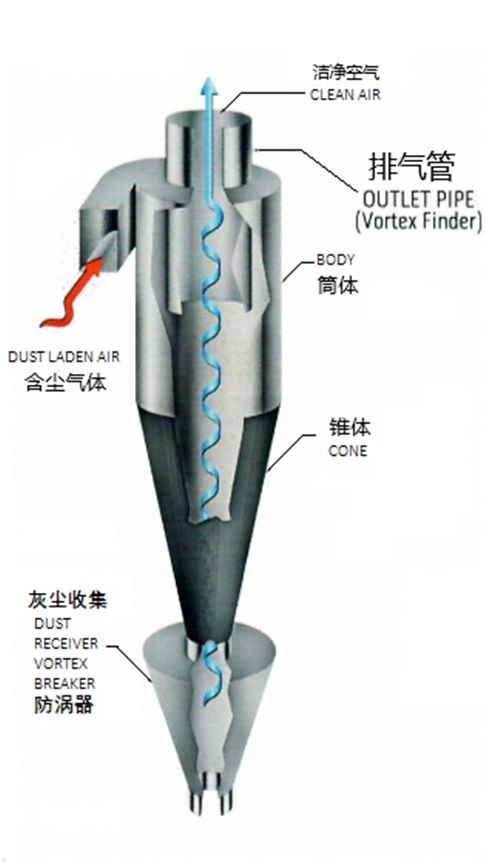

旋風分離器是利用氣固混合物在作高速旋轉時所產生的離心力，將粉塵從氣流中分離出來的干式氣固分離設備。常用的（切流）切向?qū)胧叫L分離器的分離原理及結構如圖所示。

含塵氣流一般以12—30m/s的速度由進氣管進入旋風分離器時，氣流由直線運動變?yōu)閳A周運動。旋轉氣流的絕大部分，沿器壁自圓筒體呈螺旋形向下朝錐體流動。此外，顆粒在離心力的作用下，被甩向器壁，塵粒一旦與器壁接觸，便失去慣性力，而靠器壁附近的向下軸向速度的動量沿壁面下落，進入排灰管。旋轉下降的外旋氣流，在下降過程中不斷向分離器的中心部分流入，形成向心的徑向氣流，這部分氣流就構成了旋轉向上的內旋流。內、外旋流的旋轉方向是相同的。^后凈化氣經排氣管排出器外，一部分未被分離下來的較細塵粒也隨之逃逸。自進氣管流入的另一小部分氣體，則通過旋風分離器頂蓋，沿排氣管外側向下流動，當?shù)竭_排氣管下端時，與上升的內旋氣流匯合，進入排氣管，于是分散在這部分上旋氣流中的細顆粒也隨之被帶走。

性能指標

分離精度
在設計壓力和氣量條件下，可除去≥5μm的固體顆粒。
在工況點，分離效率為99%，在工況點±15%范圍內，分離效率為97%。
     壓力降
正常工作條件下，單臺旋風分離器在工況點壓降不大于0.05MPa。
     使用壽命
旋風分離器的設計使用壽命不少于20年。

結構設計

旋風分離器采用立式圓筒結構，內部沿軸向分為集液區、旋風分離區、凈化室區等。內裝旋風子構件，按圓周方向均勻排布亦通過上下管板固定；設備采用裙座支撐，封頭采用耐高壓橢圓型封頭。設備管口提供配對的法蘭、螺栓、墊片等。通常，氣體入口設計分三種形式：a) 上部進氣；b) 中部進氣；c) 下部進氣。

對于濕氣來說，我們常采用下部進氣方案，因為下部進氣可以利用設備下部空間，對直徑大于300μm 或500μm 的液滴進行預分離以減輕旋風部分的負荷。而對于干氣常采用中部進氣或上部進氣。上部進氣配氣均勻，但設備直徑和設備高度都將增大，投資較高；而中部進氣可以降低設備高度和降低造價。
